声强测试案例

以下是对某款大巴空调的声强测试

1 测试系统搭建

      数据采集仪选用西门子Scadas XS 12通道数采,P-P式声强探头,软件使用西门子Sound Intensity Testing、Intensity Analysis模块,测试系统如下。

图1 测试系统搭建





2 声学包络面全局坐标定义



图2 声学包络面全局坐标定义及各面名称定义





3 声强探头的选择

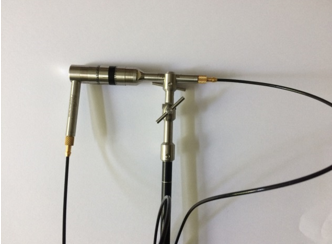

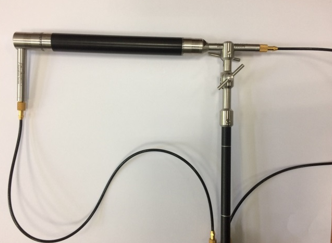

      声强探头两个噪声传感器之间的距离不一样对应的噪声分析带宽也不同。本测试选用两种距离,12mm的距离对应的1/3倍频程中心频率分析带宽为125Hz-6300Hz,探头如图2-3所示,100mm的距离对应的1/3倍频程中心频率分析带宽为25Hz-800Hz,探头如图2-4所示。测试结束后将两种探头得到的1/3倍频程带下的声功率级值整合,重合部分取均值,因为本半消声室截止频率为63Hz,所以最终得到的1/3倍频带范围为63-6300Hz。



4 数据采集

      按照声学包络面网格划分,以此对标记测点进行声强信号采集。



图4-1 数据采集



图4-2 数据采集



图4-3 数据采集



5 测试结果分析

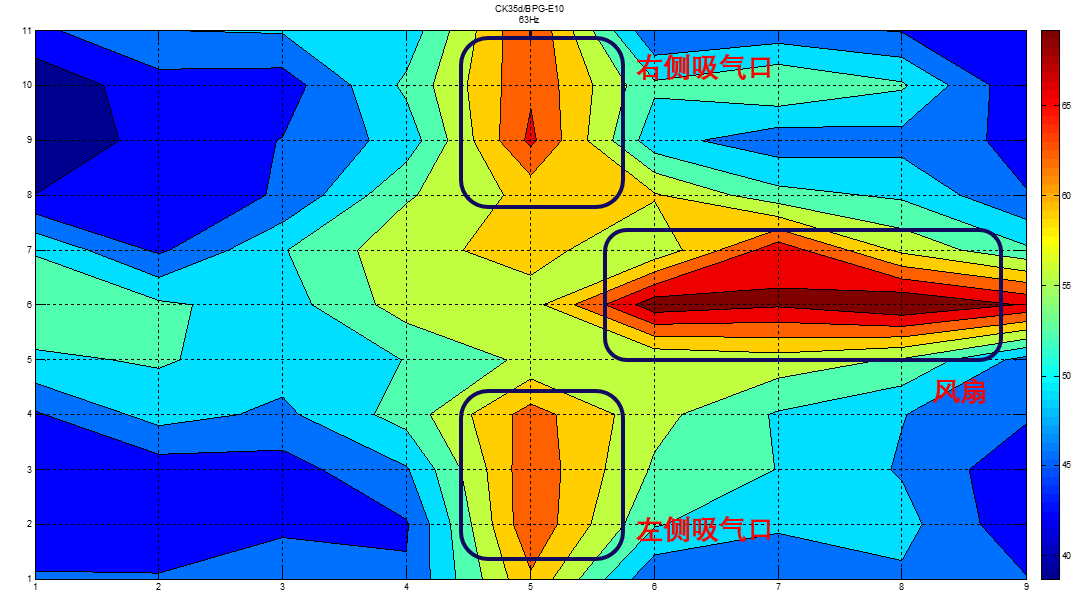

      下图为63Hz的空调顶面的声强云图,通过云图能够直观的看到空调顶面噪声辐射分布特性,63Hz频段的噪音主要由于集中在排气风扇位置与吸气口,同时得到基于声强法的声功率频谱。

图5-1 空调顶部声强云图



图5-2 被测空调



图5-3 基于声强法的声功率频谱
